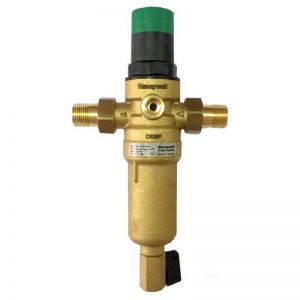

Самопромивний фільтр Honeywell (Resideo) FK06-1 / 2AAM

Комбінований промивної фільтр для води Honeywell (Resideo) FK06

Фільтр Honeywell FK06 - це комбінація промивного фільтра для води Honeywell FF06 і регулятора тиску води Honeywell (Resideo) D06F з'єднаних в одному корпусі, що забезпечує компактність установки устаткування і зменшує його вартість.

FK06 Honeywell забезпечує безперервну подачу фільтрованої води, запобігаючи потрапляння сторонніх тіл, таких як крупинки іржі, пісок, волокна клоччя і ін. Фільтрат легко видаляється в процесі промивки. Клапан зниження тиску виключає вихід з ладу обладнання внаслідок надмірного тиску і знижує споживання води.

Компактні розміри дозволяють встановить комбінований фільтр в умовах обмеженого простору.

Особливості

• Протестований за вимогами DIN / DVGW.
• Проста збірка і настройка вихідного тиску.
• Налаштування читається на шкалі.
• Настроювальна пружина не вступає в контакт з водою.
• Картридж клапана може повністю змінюватися.
• Подача фільтрованої води не припиняється в процесі промивки.
• Коливання вхідного тиску не впливають на вихідний тиск.
• Сітка і колба фільтра можуть змінюватися.
• Збалансоване сідло клапана.
• Може оснащуватися вхідним зворотним клапаном.
• Перевірена і надійна конструкція.
• Відповідає вимогам KTW.

Конструкція фільтра Honeywell (Resideo) FK06-1 / 2AAM

• Корпуси з отворами G 1/4 "під манометр з обох сторін.
• Нарізного сполучення (Версія A).
• Картридж клапана з діафрагмою і сідлом клапана.
• Пружинний стакан зі шкалою і ручкою настроювання.
• Настроювальна пружина.

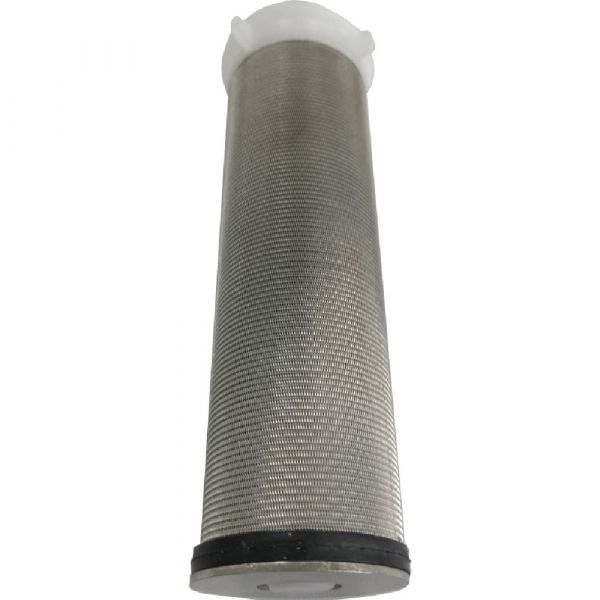

• Сітки фільтра тонкого очищення з колбою.
• Кульовий клапан.

Габаритні розміри:

• Номінальний діаметр, DN - 15;
• Розмір з'єднання, R - 1/2 ";
• L - 140 мм;
• I - 80 мм;
• H - 89 мм;
• h - 156 мм;
• D - 54 мм;
• Вага - 1,4 кг.

Технічні дані

• Середовище застосування: вода.
• Монтажне положення: горизонтальне, колбою фільтра вниз.
• Робочий тиск: максимум 16 бар.
• Діапазон настройки вихідного тиску: 1,5 - 6,0 бар.
• Робоча температура: максимум 40 ° С з прозорою колбою і максимум 70 ° С з колбою з латуні.
• Значення Kvs - 2.5 м3 / год.

матеріали

• Корпус з латуні, стійкої до вимивання цинку.
• Фітинги з латуні.
• Картридж клапана з високоякісного синтетичного матеріалу.
• Пружинний стакан зі шкалою і ручкою настроювання з високоякісного синтетичного матеріалу.
• Пружина з пружинного стали.
• Сітка фільтра з нержавіючої сталі.
• Колба фільтра з ударостійкого синтетичного матеріалу або латуні, стійкої до вимивання цинку.
• Діафрагма з армованого NBR.

Принцип монтажу Honeywell FK06
