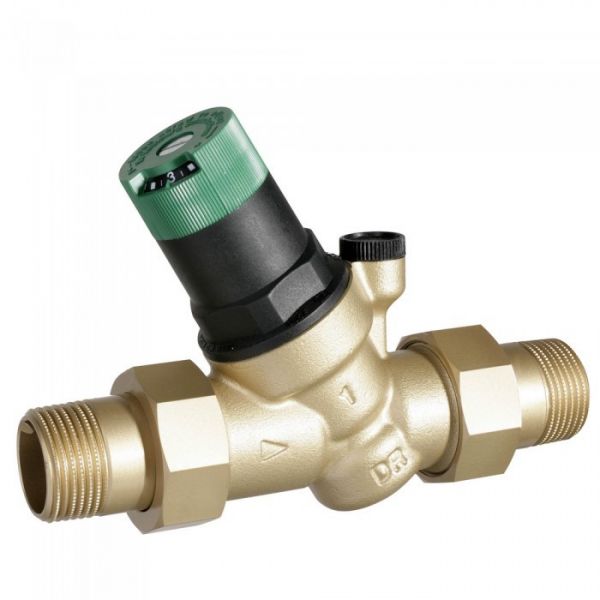

Регулятор тиску Honeywell D05FS-1A

Регулятор тиску води Honeywell D05FS-1A

Регулятор тиску призначений для захисту установок побутового водопостачання від надлишкового тиску в магістралі, що подає. Використовується на промислових і комерційних об'єктах в діапазоні технічних можливостей.

Особливості редуктора тиску води Honeywell D05FS

• Тиск на виході налаштовується за допомогою регулювальної ручки.
• Налагоджена тиск відображається на шкалі індикації заданого значення.
• Регулювальна пружина не контактує з водою.
• Вставка клапана виготовлена з високоякісного синтетичного матеріалу та може замінюватися.
• Компенсація тиску на вході - змінюється тиск на вході не впливає на встановлений тиск на виході.

Конструкція регулятора тиску води Honeywell D05FS:

• Корпус з з'єднанням під манометра G1 / 4 ".
• Вставка клапана в комплекті з мембраною і сідлом клапана.
• Кришка пружини з регулювальної ручкою і настановної шкалою.
• Регулювальна пружина.
• значення kv s- 3,7 м3 / год

Габаритні розміри:

• Номінальний діаметр, DN - 25
• Розмір з'єднання, R - 1 "
• L - 176 мм
• I - 97 мм
• H - 124 мм
• h - 27,6 мм
• Вага - 1,35 кг

Матеріали редуктора тиску води Honeywell D05FS

• Корпус - латунь, стійка до вимивання цинку
• Вставка клапана - високоякісний синтетичне матеріал.
• Кришка пружини з регулювальної ручкою і настановної шкалою - високоякісний синтетичний матеріал.
• Регулювальна пружина - пружинна сталь.
• Мембрана - армований волокном NBR.
• Ущільнення - NBR.

Принцип монтажу регулятора тиску води Honeywell D05FS
