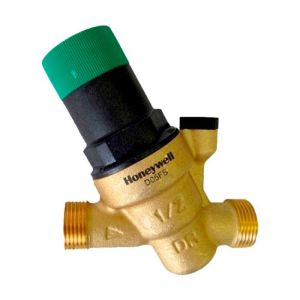

Регулятор тиску Honeywell D05FS-1 / 2A

Регулятор тиску води Honeywell D05FS-1 / 2A

Регулятор тиску призначений для захисту установок побутового водопостачання від надлишкового тиску в магістралі, що подає. Використовується на промислових і комерційних об'єктах в діапазоні технічних можливостей.

Особливості редуктора тиску води Honeywell D05FS

• Тиск на виході налаштовується за допомогою регулювальної ручки.
• Налагоджена тиск відображається на шкалі індикації заданого значення.
• Регулювальна пружина не контактує з водою.
• Вставка клапана виготовлена з високоякісного синтетичного матеріалу та може замінюватися.
• Компенсація тиску на вході - змінюється тиск на вході не впливає на встановлений тиск на виході.

Конструкція регулятора тиску води Honeywell D05FS:

Корпус з з'єднанням під манометра G1 / 4 ".

• Вставка клапана в комплекті з мембраною і сідлом клапана.
• Кришка пружини з регулювальної ручкою і настановної шкалою.
• Регулювальна пружина.
• значення kv s- 3,0 м3 / год

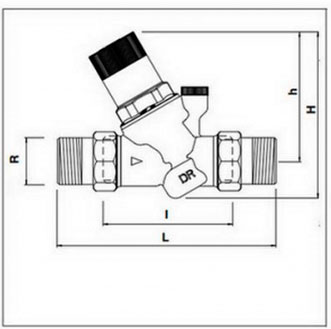

Габаритні розміри:

• Номінальний діаметр, DN - 15
• Розмір з'єднання, R - 1/2 "
• L - 155 мм
• I - 95 мм
• H - 124 мм
• h -26 мм
• Вага - 0,65 кг

Матеріали редуктора тиску води Honeywell D05FS

• Корпус - латунь, стійка до вимивання цинку
• Вставка клапана - високоякісний синтетичне матеріал.
• Кришка пружини з регулювальної ручкою і настановної шкалою - високоякісний синтетичний матеріал.
• Регулювальна пружина - пружинна сталь.
• Мембрана - армований волокном NBR.
• Ущільнення - NBR.

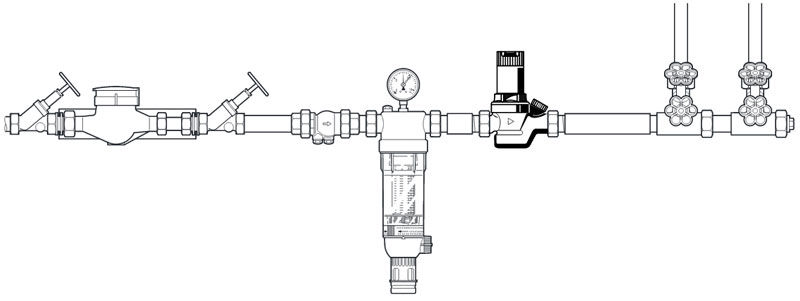

Принцип монтажу регулятора тиску води Honeywell D05FS
